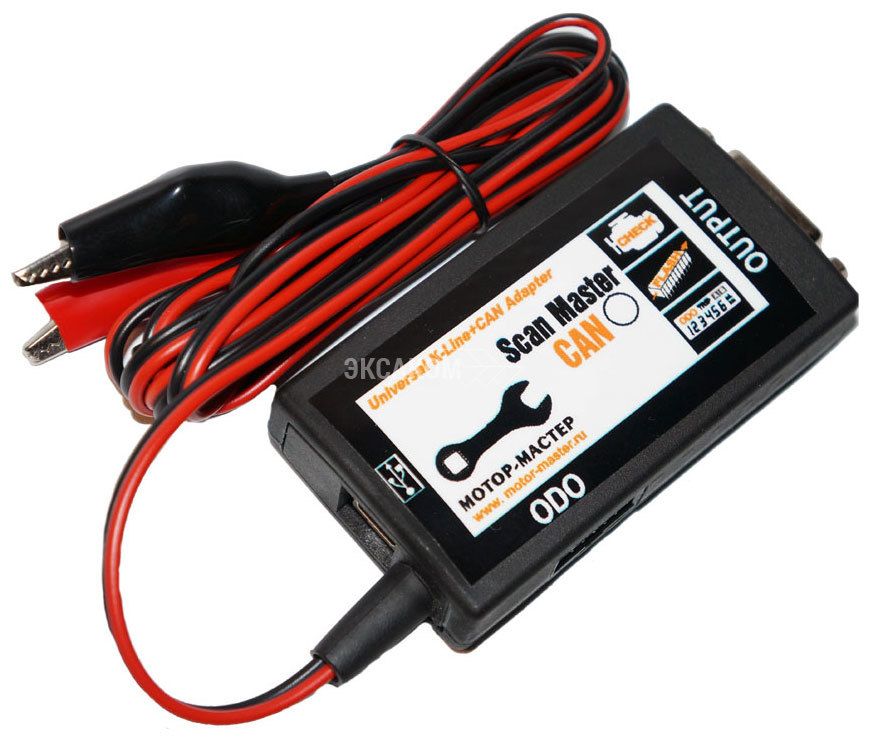

Адаптер Scan Master CAN(v2)+Пакет лицензий 21

• Диагностика двигателей автомобилей на основе протокола CAN под управлением программного обеспечения Mотор-Скан, Мотор-Лоадер, Скан-тестер.
• Выполнение функций автомобильного сканера  и  загрузчика ЭБУ по OBD протоколам K-Line и CAN.
• Лицензия на на продукт Mотор-Скан прилагается бесплатно.
• ПО поставляется в составе общего инсталятора Мотор-Мастер.

Функциональные возможности Scan Master CAN

Портативный сканер для комплексной диагностики систем, механизмов и агрегатов автомобилей.
В данном режиме выполняется определение неисправностей двигателя, контроль работы исполнительных механизмов, чтение либо сброс диагносических кодов неисправностей и и другие аналогичные функции.

Программатор ЭБУ
Программирование ЭБУ автомобилей с помощью плагина "Скан-тестер". Осуществляется идентификация и обновление в ЭБУ управляющей программы и калибровок ЭБУ.

Корректировка одометров / +программатор микросхем ЕЕПРОМ
Плaгин "Скан-тестер" применяется для корректировки параметров передаваемых на устройства панелей приборов, считывания и сохранения содержимого базовых типов микросхем ЕЕПРОМ по интерфейсам: I2C, SPI, Microwire.

Анализатор и генератор CAN шины
Плагин "Тест-Мастер" позволяет отслеживание неисправностей с защитой от перегрузок базовых исполнительных механизмов двигателя: форсунок, РХХ, модулей и катушек зажигания.

Поддерживаемые протоколы:
ISO 9141-2 (5 baud init, 10.4 Kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 Kbaud)
ISO 14230-4 KWP (fast init, 10.4 Kbaud)
ISO 15765-4 CAN (11 bit ID, 500 Kbaud)
ISO 15765-4 CAN (29 bit ID, 500 Kbaud)
ISO 15765-4 CAN (11 bit ID, 250 Kbaud)
ISO 15765-4 CAN (29 bit ID, 250 Kbaud)

Расположение выводов выходных разъёмов.
DB-15F
1  - +12V
2  - QI1 (Prg.En.)
3  - Q1
4  - GND
5  - GND
6  - CAN1 H
7  - CAN1 L
8  - +5V
9  - n.c.
10 - Pwr.
11 - K-Line OUT
12 - VK-Line
13 - K-Line IN
14 - CAN0 H
15 - CAN0 L

IDC-10M
1  - +5V
2  - GPIO 4
3  - GND
4  - GPIO 3
5  - GND
6  - GPIO 2
7  - GND
8  - GPIO 1
9  - GND
10 - GPIO 0

В базовую лицензию Мотор-Лоадер (Motor-Loader) входит поддержка следующих ЭБУ:

- Январь 7.2 Euro 2
- BOSCH 7.9.7 Euro 2 Euro 3 Euro 4
- BOSCH MP 7.0 Euro 2 Euro 3
- BOSCH 1.5.4 Я 5.1 VS - 5.1 Rus 83 Euro 2
- Микас 11 Euro 2
- Микас 11 Euro 3 мех. дроссель
- Микас 11 Euro 3 эл. дроссель
- Микас 11 Euro 3 Крайслер
- М 7.3 Euro 3
- М 7.4
- М 7.4 CAN
- М 7.5
- Микас 10.3 10.3+
- Микас 5.4
- Микас 7.1
- ME 17.9.7 ВАЗ ГАЗ
- MR140 (Daewoo Nexia, Chevrolet Lanos Rezzo Tacuma Lacetti Nubira Optra Aveo Kalos Epica Evanda Magnus)
- Sirius-D3 (Daewoo Matiz Spark)
- Sirius-D32 (Daewoo Matiz Spark)
- Sirius-D4 (Daewoo Matiz Spark)
- Sirius-D42 (Daewoo Matiz Spark)
- Sirius-D6 (Chevrolet Epica Evanda Magnus)
- Delphi Euro 3 (BYD F3)

а так же с ЭБУ дополнительного функционала автомобиля:

- Иммобилайзер АПС-6 АПС-6.1
- ЭМУР Калуга Махачкала Mando
- Климатическая установка САУО, САУКУ, Panasonic, VIS
- СНПБ 1118 2170
- Электропакет ПРИОРА НОРМА
- ABS Bosch 5.3 (нестандартное подключение: K-Line - OBD-II выв.12)
- Контроллер тормозной системы Teves (нестандартное подключение: K-Line - OBD-II выв.7 или   выв.12)
- Трансмиссия ZF 4HP16
- блок управления подушкой безопасности ACU-3 (Калина Приора).

ВНИМАНИЕ! Список поддерживаемых ЭБУ постоянно расширяется.

В Мотор-Скан (Motor-Scan) поддерживает работу со следующими типами блоков управления:

В базовую лицензию входит поддержка следующих ЭБУ:
· Январь 5.1 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· VS 5.1 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· MP7.0 (чтение калибровок (FLASH); запись калибровок (FLASH); запись full-FLASH);
· Январь 7.2 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· Январь 7.2+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7 (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· BOSCH 7.9.7 (+) - без доработки (запись FLASH);
· Микас-11 (M11 / M11-CR / M11-ET) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· Микас 12 (М124) (чтение FLASH - калибровки; запись FLASH - ядро, калибровки);
· Mикас-7.1/7.2 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
· M7.3 Ителма (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· M7.3 Автэл (Axxx, A373) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· Микас М10.3 (М113/M114) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· M74 (чтение FLASH, EEPROM; запись FLASH, EEPROM);
· M74 CAN (чтение FLASH, EEPROM; запись FLASH, EEPROM)
· M74.5 - без доработки (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).
· MR-140 (чтение FLASH; запись FLASH);
· ME17.9.7 (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).
· ME17.9.7 - без доработки (запись FLASH);
· M75 - без доработки (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).

Программный модуль предоставляет следующие функциональные возможности:

• наблюдение за параметрами работы ЭБУ
• сохранение и загрузка прочитанных параметров
• считывание диагностических кодов неисправностей и их статуса, сохраненных в памяти ЭБУ
• очистка диагностических кодов неисправностей
• отображение идентификационных данных ЭБУ
• чтение сервисных записей для большинства типов ЭБУ
• управление исполнительными механизмами
• чтение статуса иммобилайзера
• сброс ЭБУ

ВНИМАНИЕ! Список поддерживаемых ЭБУ постоянно расширяется

Адаптер Scan Master CAN

•
  Адаптер Scan Master CAN(v2)9 990
•
  Пакет лицензий 21 для ПО МЛ215 615
