CombiBox для PCMflash
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
- Сопутствующие
Назначение.
CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.
Питание.
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.
На задней панели CombiBox расположены 2 разъема:
J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:
- 1 — GPT2;
- 2 — GPT1;
- 4 — GND;
- 5 — GND;
- 6 — CAN-H;
- 7 — K-LINE;
- 12 - SELECT BOOT
- 14 — CAN-L;
- 15 — L–LINE;
- 16 — +12V.
DC 12V — разъем предназначен для подключения питания.

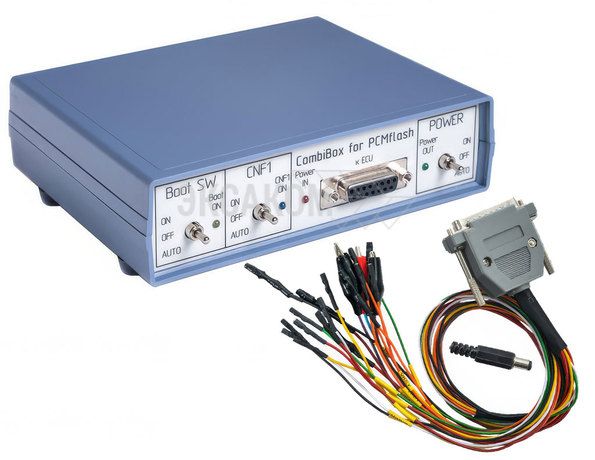

На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:
- 2 — Фиолетовый, VPP;
- 3 — Зелено-красный, GPT2;
- 4 — Голубой, CNF1;
- 5 — Красные, Power +12V;
- 7 — Белый, CAN-H;
- 9 — Оранжевые, Key +12V;
- 10 — Серый, BOOT;
- 11 — Черные, GND;
- 12 — Желто-оранжевый, GPT1;
- 14 — Желтый, K-Line;
- 15 — Зеленый, CAN-L.
Органы управления

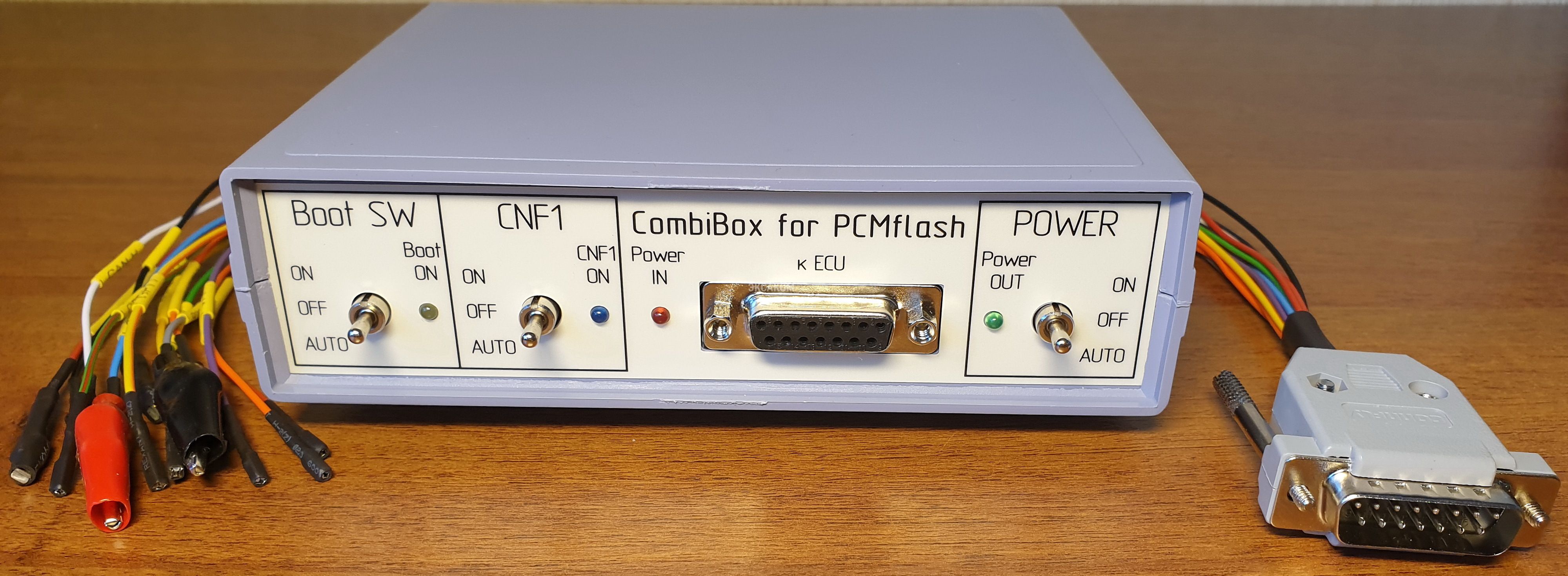

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
- «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.
- «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
- «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.
Переключатель «Boot SW», управление сигналом BOOT:
- «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
- «ON» включено, подтягивает BOOT к сигнальному минусу;
- «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
- «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
- «ON» включено, подтягивает CNF1 к +3.3 вольтам;
- «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
- «BOOT» — 1 кОм;
- «CNF1» — 510 Ом;
Нагрузка на шине «CAN» — 120 Ом.
Индикаторы:
- Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;
- Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;
- Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;
- Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.
- Адаптер CombiBox
- Соединительный кабель
- Штекер питания
Гарантия
На данный продукт распространяется стандартная гарантия 1 год.
PCMFlash Загрузчик прошивок ключ USB для работы с ЭБУ двигателя и АКПП автомобилей Volkswagen, Skoda, Ford, Mazda, Mitsubishi, Nissan/Infiniti, Subaru, Honda/Acura, Hyundai/Kia, Renault, Toyota/Lexus и др. Ключ без модулей не продается! | PCM000 | 2 000 | ||
Кабель DSG DL382 для Combibox for PCMflash для подключения к разъему блока управления мехатроника DSG DL382. Совместим с загрузчиком PCMflash (Модуль № 58) | 00000007720 | 5 000 | ||
Кабель DSG DL501 для Combibox for PCMflash Кабель для подключения к разъему блока мехатроника DSG DL501. Совместим с загрузчиком PCMflash (Модуль № 58). | 00000007392 | 5 000 | ||
Кабель DSG DQ200 для Combibox for PCMflash для подключения к разъему блока мехатроника DSG DQ200. Совместим с загрузчиком PCMflash (Модуль № 58). | 00000007387 | 5 000 | ||
Кабель DSG DQ250 для Combibox for PCMflash Кабель для подключения к разъему блока мехатроника DSG DQ250. Совместим с загрузчиком PCMflash (Модуль № 58) | 00000007388 | 5 000 | ||
Кабель DSG DQ500 для Combibox for PCMflash Кабель для подключения к разъему блока мехатроника DSG DQ500. Совместим с загрузчиком PCMflash (Модуль № 58). | 00000007389 | 5 000 | ||
Кабель DSG VL300 для Combibox for PCMflash Кабель для подключения к разъему блока управления мультитроника VL300. Совместим с загрузчиком PCMflash (Модуль № 58). | 00000007390 | 5 000 | ||
Кабель DSG VL381 для Combibox for PCMflash Кабель для подключения к разъему блока управления мультитроника VL381. Совместим с загрузчиком PCMflash (Модуль № 58). | 00000007391 | 5 000 | ||
Кабель EDC16Ux VAG для CombiBox for PCMFlash для работы с блоками EDC16U1 VAG, EDC16U31 VAG/JEEP, EDC16U34 VAG | 00000007981 | 4 000 | ||
Кабель ME17.5.26 VAG для CombiBox for PCMFlash для программирования ЭБУ ME17.5.26 VAG (непосредственное подключение к разъёмам
программируемого ЭБУ) | 00000007721 | 4 000 | ||
Кабель ME17.9.11-13HK Hyundai/Kia для CombiBox for PCMFlash для программирования ЭБУ К/Н ME17.9.11, ME17.9.12, ME17.9.13 (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 | 00000007427 | 4 000 | ||
Кабель ME17.9.21HK Hyundai/Kia для CombiBox for PCMFlash для программирования ЭБУ ME17.9.21 Hyundai/Kia (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash | 00000007394 | 4 500 | ||
Кабель для программирования блоков ME17.9.71 ВАЗ/УАЗ для CombiBox for PCMFlash для программирования ЭБУ ME17.9.71 ВАЗ/УАЗ (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash | 00000007722 | 4 000 | ||
Кабель питания от прикуривателя 1.2 метра (Россия) Кабель для питания различных сканеров и адаптеров от прикуривателя а/м | 00000001802 | 450 |
