Модуль Bosch MEDC17 BSM (J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Bosch серии MEDC17 без вскрытия.

Модулем производится автоматическая коррекция КС при записи.

Модулем не поддерживается работа с ЭБУ c TPROT выше 3 у TC1766/TC1796.

Обратите внимание:
· работа модуля возможна только при использовании следующих адаптеров: DiaLink, Сканматик-2, Сканматик-2 Pro. При использовании адаптера DiaLink. При этом питание на 16 контакт адаптера подавать нельзя. В отдельных случаях (недостаточное напряжение питания USB) возможна подача на 16 контакт напряжения до 5.5В.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
· модуль не поддерживает работу с ЭБУ без внутренней FLASH или TPROT выше 3 у процессоров 1766/1796.
· для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· при открытии файла, в котором нет информации о типе памяти, загрузка происходит в буфер, определяемый текущим выбором памяти.
· при записи модуль пропускает область TPROT и загрузчика Bosch.

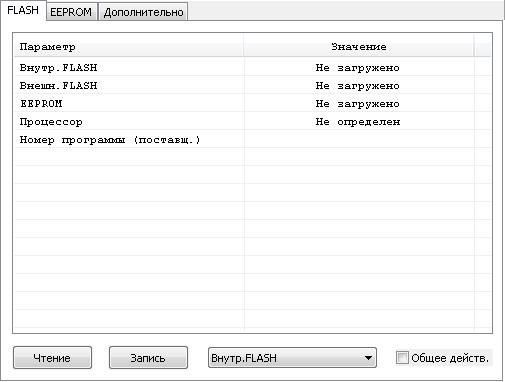

Вкладка FLASH

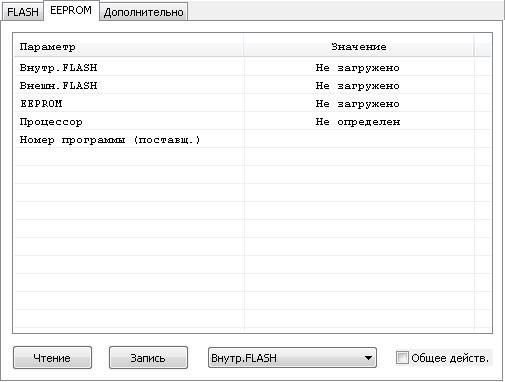

Вкладка EEPROM

Параметры соединения:
· Скорость обмена – выбор скорости обмена с ЭБУ. Для ЭБУ с двумя процессорами (например MEG/MEDG) необходимо выбирать "Средняя".

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Считать пароль ЭБУ – выполняет чтение пароля доступа к ЭБУ для использования модулем BSL режим TC17xx (J2534). Модулю Bosch MEDC17 BSM пароль не требуется.

Порядок действия при работе с ЭБУ:
1. Снимите ЭБУ с автомобиля.
2. Подключите ЭБУ на столе.
3. Произведите необходимые операции.
4. Установите ЭБУ на автомобиль.

Подключение к ЭБУ:
Для подключения к ЭБУ используются сигналы от адаптера Загрузчика (GND, K30, K15) и от J2534-адаптера (CANH, CANL, GPT1, GPT2). Между сигналами CANH и CANL необходимо наличие резистора 120 Ом.
Если в документации не указаны точки подключения GPT, попробуйте использовать наиболее часто встречающиеся для GPT сигналы: вход датчика коленвала, входы датчиков распредвалов, вход датчика скорости автомобиля, вход сигнала генератора. При этом сигналы GPT1 и GPT2 можно менять между собою местами.

Подключение к DiaLink:
В разных вариантах исполнения адаптер может быть укомплектован различными микросхемами.

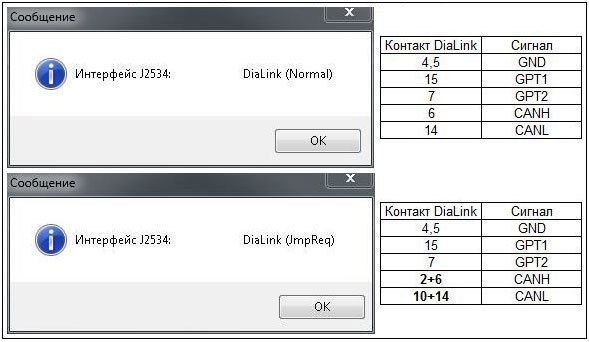

Для определения типа адаптера удерживайте клавишу Ctrl при нажатии на кнопку "Идентификация ЭБУ".
В зависимости от полученного сообщения используются следующие подключения:

При желании можно самостоятельно заменить микросхему CAN-трансивера TJA1040 на одну из списка: PCA82C251, L9616, SN65HVD251, SN65HVD233(нежелательно). После такой замены адаптер должен произвести автоопределение микросхемы. Для запуска автоопределения удерживайте клавиши Ctrl+I при нажатии на кнопку "Идентификация ЭБУ". После получения сообщения переподключите DiaLink без подключения OBD-разъёма.
