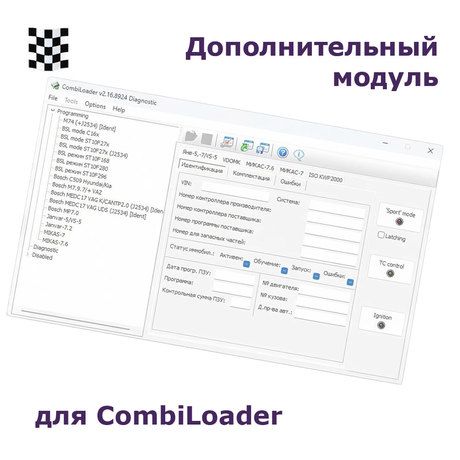

CombiLoader - BSL режим SPC5/MPC5xxx

Модуль BSL режим SPC5/MPC5xxx

Внимание! Этот модуль работает совместно с CombiLoader 2.15 или новее.

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ, основанных на процессорах ST/Motorola/FreeScale/NXP семейств SPC5/MPC5xxx через встроенный BAM (BootAssistModule).
К таким ЭБУ относятся, например:

• Delphi ACDelco E78
• Delphi ACDelco E83
• Delphi DCM6.2
• Delphi MT62.1
• SID605/WISE15/WISE15C
• Другие типы ЭБУ с процессорами семейств SPC5/MPC5xxx.

• MPC5565
• MPC5566
• MPC5674F
• SPC563M54/60/64
• SPC564A80

Для работы необходим адаптер J2534, приобретаемый отдельно.

Обратите внимание:

· конфигурацией в Shadow-FLASH может быть отключена работа BAM или доступ к FLASH
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· при открытии файла, в котором нет информации о типе процессора/памяти, загрузка происходит в буфер, определяемый текущим выбором процессора/памяти.
· для перезаписи области Shadow-FLASH удерживайте клавиши Ctrl+Shift+S при нажатии на кнопку "Запись". Отпустите клавиши после начала операции с ЭБУ. Неверные данные в Shadow-FLASH могут привести к невозможности работы с ЭБУ.

Обратите внимание:

· т.к. описанный модуль Загрузчика не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение образов FLASH и EEPROM для обеспечения возможности восстановления ЭБУ.
