Датчик разрежения, Мотор-Мастер

Данная опция позволяет снимать диаграмму работы газораспределительного механизма двигателя. Для этого необходимо подключить датчик к одному из каналов осциллографа( в случае анализа работы инжекторного двигателя подключить датчик к резиновой трубке, идущей к регулятору давления).

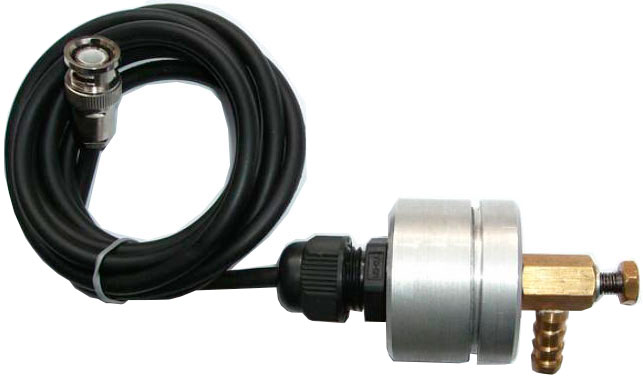

Датчик разрежения такой конструкции, с применением пьезоэлемента и сопутствующий к нему софт
(описание ПО для ДР есть во встроенной справке комплекса Мотор-Мастер)

Данный датчик позволяет снимать диаграмму работы газораспределительного механизма и может подключаться к любому двигателю.

Возможные места подключения : штуцер малой ветви вентиляции картера или штуцер отбора вакуума для регулятора давления топлива. Для этого необходимо подключить BNC штекер датчик к одному из каналов осциллографа( например в случае анализа работы инжекторного двигателя Ваз 2115 подключить датчик к резиновой трубке, идущей к регулятору давления). Отключить цепь искрообразования и запустить режим "Самописца" на развёртке 1,0мс-0,5м и диапазоне напряжений 5-10 В. в момент прокрутки стартера на несколько секунд.
