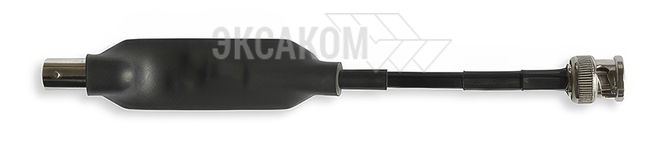

Делитель для ДДЦ для АВТОАС-ЭКСПРЕСС 2МК3

• Делитель для ДДЦ предназначен для согласования уровня выходного сигнала датчиков давления в цилиндре (ДДЦ) сторонних производителей с диапазоном входного напряжения приставки «АВТОАС-ЭКСПРЕСС 2», «АВТОАС-ЭКСПРЕСС 2М», «АВТОАС-ЭКСПРЕСС 2МК3».
• ДДЦ сторонних производителей имеют диапазон выходного сигнала от 0В (- 0,25В) до 4…5В, в то время, как диапазон входного сигнала приставки «АВТОАС-ЭКСПРЕСС» находится в пределах от -0,2В до +2,7В. Делитель ослабляет входной сигнал до уровня, необходимого для отображения сигнала нестандартного ДДЦ без ограничения (срезания) верхней части сигнала.

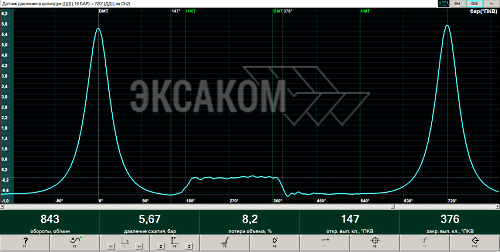

Пример сигнала, зарегистрированного с помощью делителя для ДДЦ и датчика «ДД16», производства компании МОТОР-МАСТЕР, г. Тула.
