Диагностический адаптер ELS27 v5.2 Базовый (Арт. ELS27-05200-01)

  • Описание

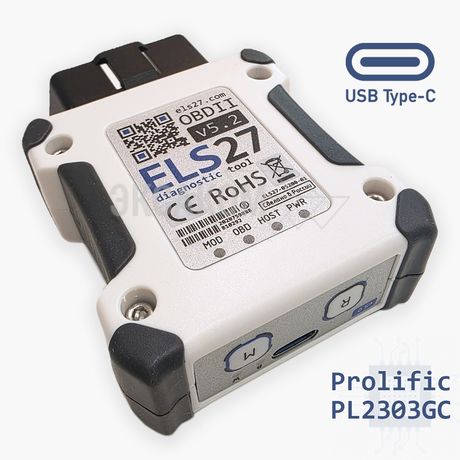

Диагностический адаптер ELS27 v5.2 Базовый (Арт. ELS27-05200-01)

  • ELS27 v5.2 Базовый (арт. ELS27-05200-01). Собран с использованием Prolific PL2303GC и без микросхемы L9637D, которая отвечает за режим KKL. Также в комплекте провод USB (Type-A to Type-C) силиконовый 2 метра и отличного качества.

Изменения относительно версии 5.0 следующие:

  • Светодиод "B" теперь синего (Blue) цвета, а не оранжевого как в адаптерах v5.0, где светодиоды запитаны от 3,3В, что недостаточно для синих LED с падением напряжения 3,2В-3,8В.
  • CAN шина на контактах OBD 6/14 (шина блока управления двигателем) подключена напрямую к трансиверу. Изменение не призвано что-то улучшить (хотя и добавляет немного стабильности), но тем самым мы приводим схемотехнику к "правильной" реализации, когда главная шина всегда на своём месте.
  • Подсветка (фонарик) отключается при появлении питания OBD.
  • Поддержка CAN на следующих OBD контактах (HI/LO):
    3-11 (по умолчанию)
    1-8
    12-13
    13-12
    1-9
    3-8
  • ВНИМАНИЕ! Переключение шин на данные контакты должна быть реализована в софте.
  • В адаптере нет терминирующих резисторов (терминаторов шины). Для работы с блоками "на столе" необходимо предусмотреть их.
  • Совместимость с модулями Wi-Fi такая же, как и v5.0, но также добавилась возможность обновлять Wi-Fi 16Мб по проводу (адаптер v5.0 по проводу прошивает только 4Мб из-за различий в процессоре самого модуля).

Адаптер ELS27 v5.2 поддерживает следующие автомобильные протоколы:

Стандартные OBDII

  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000 - KWP2000)
  • ISO 9141-2 (Asian, European, Chrysler)
  • SAE J1850 VPW (автомобили General Motors)
  • SAE J1850 PWM (автомобили Ford)

Нестандартные OBDII

  • ISO 15765
  • ISO 11898 (raw CAN)
  • GMLAN Single Wire CAN (GMW3089)
  • Ford Medium Speed CAN (MS CAN)

Отличия версий


 ELS27 v5.2 Базовый ELS27 v5.2 Полный
KKL модуль
 - +
Беспроводной модуль
 - +
Более дешёвый провод USB Type-A - Type-C
 + -
Более дорогой провод Type-C + переходник
 - +
Упаковка
 OEM (пакет) OEM (пакет)
Артикул
 ELS27-05200-01
 ELS27-052WL-01
Дата выпуска
 16.03.2026
 16.03.2026

Правила эксплуатации

Запрещено:
  • Подключать адаптер к бортовым сетям 24В;
  • Во время работы с адаптером использовать зарядные устройства типа "от прикуривателя", которые не имеют гальванической связи между массой автомобиля и минусовым контактом штекера питания компьютера;
  • Подключать зарядное устройства АКБ автомобиля во время работы с адаптером ELS27
  • Оставлять адаптер в колодке автомобиля на длительный срок без присмотра.

Комплектация

  • Адаптер ELS27 v5.2 - 1шт.
  • Провод USB Type-A to Type-C, 2,0м (силиконовый) - 1шт.
