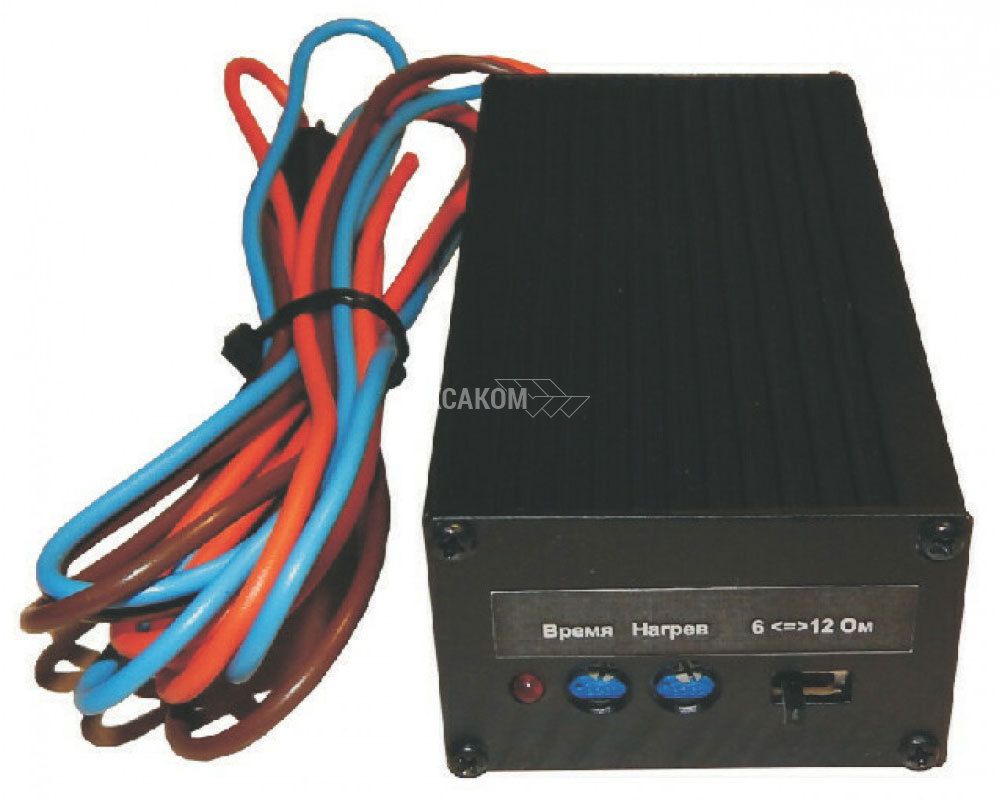

Эмулятор нагревателя датчика кислорода ЭНДК-6-10-12

  • Описание

Прибор ЭНДК-6-10-12 предназначен для эмуляции постепенного прогрева датчика кислорода, при эмуляции приборами ОЗОН и ОЗОН-МОНО, а также другими эмуляторами исправного катализатора. Возможна установка прибора на автомобилях с измененным ПО под ЕВРО-2 нормами токсичности, но при невозможности отключения нагревателя второго датчика кислорода.

Прибор в отличии от постоянного нагрузочного резистора, позволяет показать блоку управления двигателем динамику прогрева датчика кислорода от холодного к горячему. Данный эффект исключает появление практически всех ошибок по нагревателю датчика кислорода.

Принцип работы прибора

Прибор использует для эмуляции плавного «прогрева» датчика кислорода, (иначе, изменения его сопротивления от малого к большому) изменение тока нагрузки посредством изменения скважности ШИМ сигнала на управляющем ключе в цепи нагрузочного резистора номиналом 6 Ом. Для работы с сопротивлением 10-12 Ом нагревателя, имеется режим, переключаемый ползунковым включателем. Для настройки длительности «прогрева» имеется потенциометр «Время» и для настройки «температуры» датчика, имеется потенциометр «Нагрев»..

ВНИМАНИЕ!!!

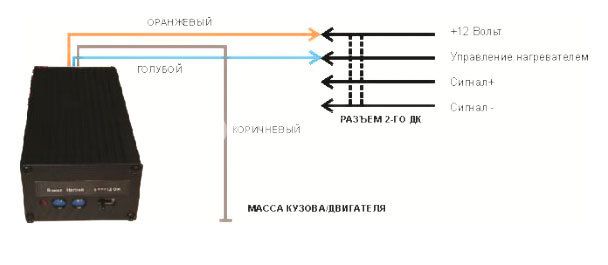

Так как обычно оба провода нагревателя имеют одинаковый цвет, провод +12 В можно легко перепутать с управляющим нагревателем проводом. Для того, чтобы избежать порчи прибора, при подключении его в цепь нагревателя пользуйтесь следующим правилом: при подключении прибора, если вы не уверены в правильности выбора напряжения питания +12 Вольт, подключите к гнезду разъема датчика кислорода сначала один провод, оранжевый +12, а коричневый на массу питания. Включив зажигание нужно следить за индикатором прибора. Если он горит постоянно, значит подключение правильное. Если не горит вообще или прерывисто мигает, следует поменять провод +12 на другой контакт. И только после этого, можно подключить голубой провод ко второму контакту нагревателя.

Цвет проводов нагревателя на датчике BOSCH два белых, на датчиках DENSO два черных, на датчиках DELPHI +12 В – фиолетовый, УПР.- белый.

Реже встречается расцветка Белый - +12 В, коричневый – УПР.

Настройка прибора

Настраивать прибор нет необходимости, главное при первом запуске выставить переключатель минимального сопротивления нагревателя в необходимое положение 6 или 10/12 Ом. Узнать сопротивление нагревателя можно померив омметром его сопротивление в холодном состоянии (точнее при обычных условиях 20ОС). Если нагреватель датчика неисправен, информацию по его нагревателю можно найти в базах данных по 10-ти значному ОЕМ коду датчика.

При желании пользователя можно поменять настройки времени «прогрева» датчика и его максимальную «температуру». Для этих целей служат подстрочные потенциометры «Время» и «Нагрев». По часовой стрелке, увеличивается скорость «прогрева» датчика и его «температура». Против часовой, эти параметры уменьшаются. Все режимы включаются только после сброса питания на приборе.

ВНИМАНИЕ!!!
Корпус прибора может нагреваться до 70-80оС, поэтому устанавливать его следует в сухих местах, без прямого воздействия влаги и технических жидкостей, а также удаленных от элементов кузова и салона способными испортиться под воздействием температуры корпуса прибора. Производитель не несет ответственности за неправильное подключение и эксплуатацию данного прибора, выходящую за рамки данной инструкции
