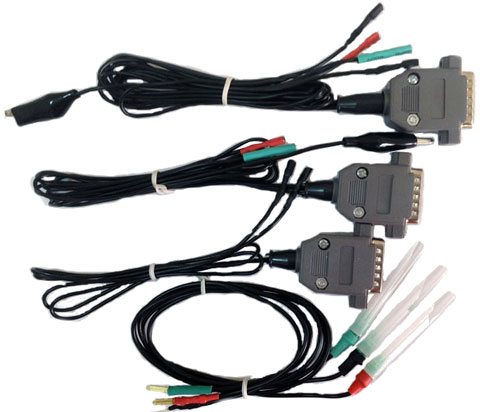

Комплект кабелей эмулятора датчиков

Дополнительные кабели используются для работы с приложением Тест-Мастер с применением приборов Scan Master USB и Test-Master для эмулирования сигналов ДПРВ, ДПКВ, ДС, ABS и генерирования ШИМ сигнала по току и напряжению.

Комплект дополнительных кабелей для Тест-Мастер (подходят и для Скан Мастер USB) для эмуляции сигналов:
- ДС (датчика скорости)
- ABS (двухканальная эмуляция сигналов антиблокировочной системы)
- ДПКВ (датчик положения коленчатого вала)
- ДПРВ (датчика положения распределительного вала)
- ШИМ-генератор (эмуляция аналоговых датчиков, работа с выходом по току и напряжению)
Для подключения к разъемам или в проводку автомобиля в комплект входит щуп - игла 3 шт

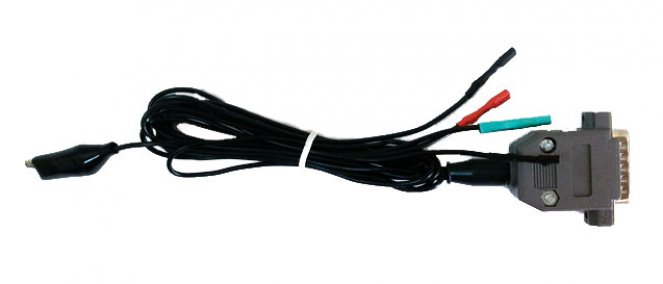

Комплект дополнительных кабелей для Тест-Мастер (подходят и для Скан Мастер USB) для эмуляции сигналов:

ДПКВ (датчик положения коленчатого вала)
ДПРВ (датчика положения распределительного вала)
ДС (датчика скорости)

Маркировка гнездовых клем кабеля:

черный- ДПКВ +
черный -ДПКВ -
красный- ДПРВ
зеленый- ДС

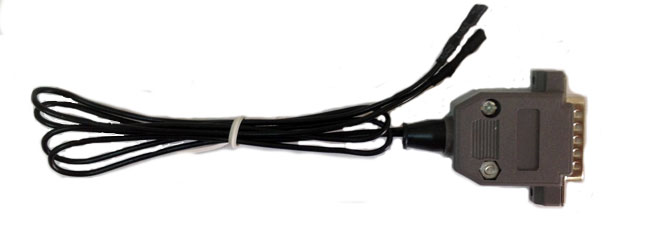

ABS (двухканальная эмуляция сигналов антиблокировочной системы)

Маркировка гнездовых клем кабеля:
черный- ДС 1
черный- ДС 2

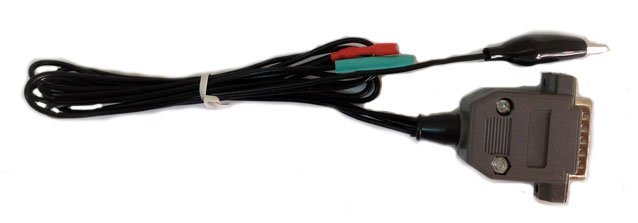

ШИМ-генератор (эмуляция аналоговых датчиков, работа с выходом по току и напряжению)

Маркировка гнездовых клем кабеля:

зеленый – выход по напряжению (скважность 1)
красный – выход по току (скважность 2)

Выходной сигнал по напряжению можно установить в пределах 0...+4.5 В и 0...+11 В

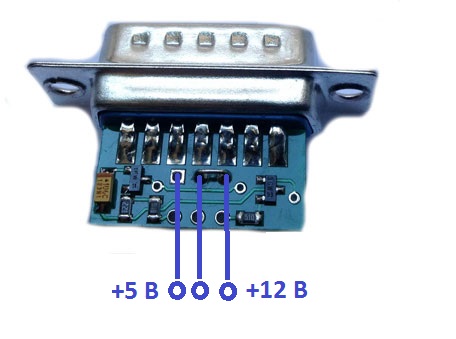

Заводская перемычка на плате установлена в положение 0... +11 В
При необходимости можно разобрать корпус разъема и перепаять перемычку в другое положение.
