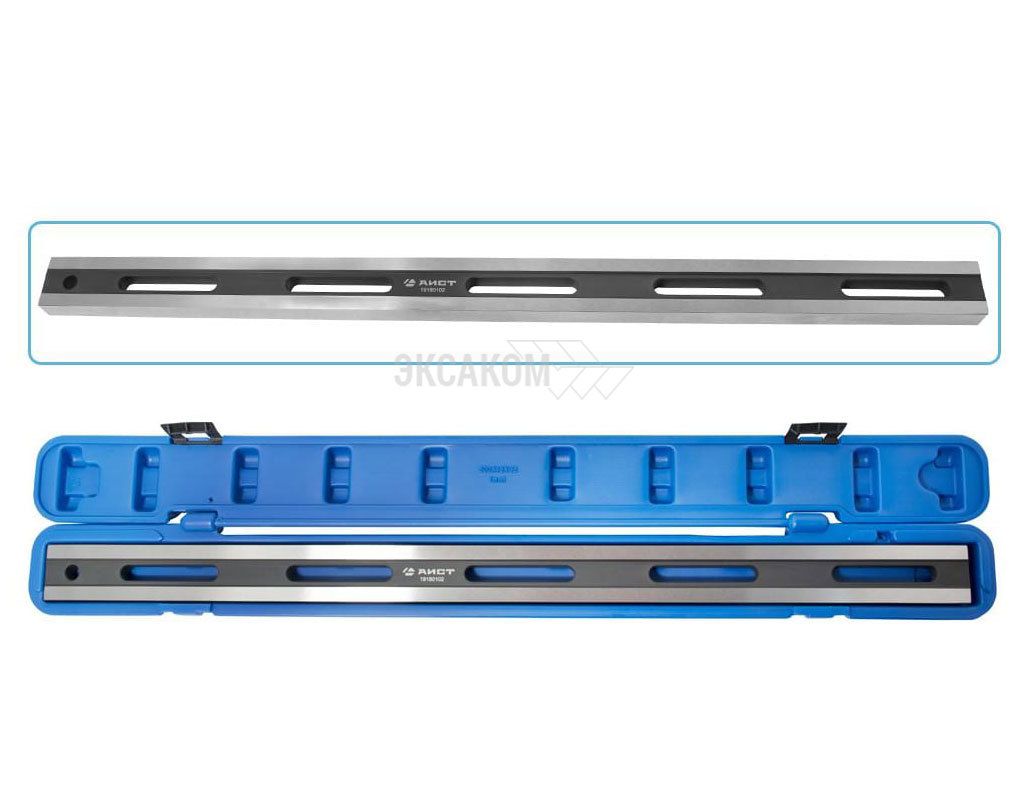

Лекальная линейка для головки блока цилиндров, Aist 19180102

Применение:

• используется совместно с щупом для оценки искривления на блоке двигателя, головке блока цилиндров и маховике, подходит для двигателей до 4 цилиндров.
• При несоблюдении температурных режимов работы двигателя, возникает опасность нарушения геометрии плоскости Блока Цилиндров и Головки Блока Цилиндров.
• Для измерения неровности сопрягаемых плоскостей БЦ и ГБЦ приложите линейку-эталон и измерьте зазор щупом.
• Сравните полученный зазор с допуском степени кривизны поверхности, указанным в технологических картах.
• Изготовлен из высококачественной инструментальной стали S50C, твердость HRC43-48 со строгим соблюдением технологии производства.
• Рекомендуется использовать с набором щупов KA-4339N.
• Измерительные края закалены, отшлифованы и притерты.

Конфигурация:
- калиброваны только 2-е поверхности
- погрешность 3%;
- габаритные размеры 16х36х600мм;
- масса 2.8кг.

Метод эксплуатации:
- измеряемая поверхность должна быть сухой и чистой;
- используйте набор щупов для измерения искривлений;
- поставьте линейку ребром на поверхность головки, сначала посредине вдоль оси головки, а затем по диагоналям и измерьте щупом зазор между плоскостью головки и линейкой;
- если искривление менее 0,05 мм, то реставрация не требуется. Если искривление в диапазоне 0,05 - 0,2 мм, то головка блока цилиндра должна быть отреставрирована.
