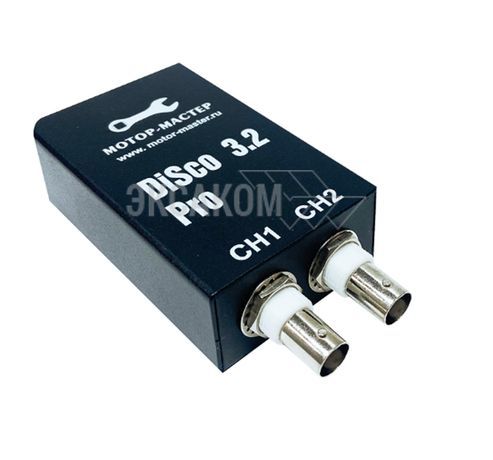

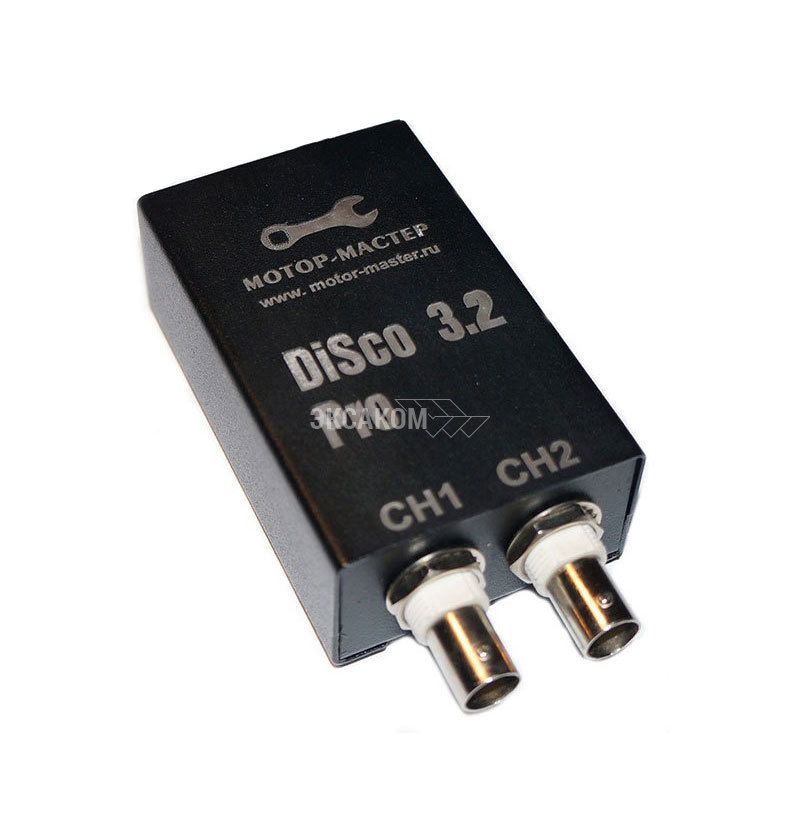

Осциллограф DiSco 3.2 Pro

  • Описание
  • Сопутствующие
  • Документация, ПО

Осциллограф DiSco 3.2 Pro 2-х канальный USB-осциллограф помогает визуально получить данные о работе необходимых диагносту сигналах. Используется для выявления тех неисправностей которые не определяются обычным сканером для диагностики. Используя дополнительные датчики и переходники возможности диагностики осциллографом увеличиваются.

Технические характеристики

  • Аналоговые каналы
  • Количество универсальных аналоговых каналов: 2
  • Количество одновременно включенных каналов: 1, 2
  • Количество аппаратных поддиапазонов канала: 40
  • Аппаратные поддиапазоны канала: от ±0.05 до ±350 В
  • Входное активное сопротивление канала: не менее 1 МОм

Максимальная частота дискретизации

В режиме осциллографа и самописца:
500 кГ в 1-но канальном режиме
250 кГц в 2-х канальном режиме

Разрядность АЦП

В режиме осциллографа и самописца: 10 бит

Режимы работы

  • Осциллограф (функционально подобен обычному аналоговому осциллографу)
  • Покадровый мотор-тестер (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа)
  • Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа)

Прочие технические характеристики

  • Напряжение питания: от USB
  • Потребляемый ток: не более 100 мА
  • Гальваническая развязка питания: нет
  • Габаритные размеры измерительного блока: 80 x 50 x 32 мм
  • Масса измерительного блока: не более 0.2 кг

Комплектация:

  • Осциллограф DiSco 3.2 Pro
  • крючок для подвеса прибора под капотом

ПРЕДУПРЕЖДЕНИЯ!

Прибор не имеет гальванической развязки. Корпус прибора, экраны всех разъемов, крючок (только для  DiSco 2 Pro,  DiSco 2.5 Pro,  DiSco 3.2 Pro, MT DiSco 3.3 Pro, MT DiSco 4 Pro) соединены в общую электрическую цепь.  Не допускайте появления разности потенциалов между любыми из ниже перечисленных элементов:

  • корпус осциллографа;
  • крючок подвеса;
  • отрицательный контакт щупов  используемых каналов;
  • экран разъемов BNC;
  • экран разъема USB.

Минимальные системные требования.

Место на жестком диске 500MB.
Windows XP: процессор не ниже 1,5GHz, оперативная память 512MB;
Windows Vista/7/8/10: процессор не ниже 2,5GHz или многоядерный процессор 2GHz, оперативная память 4Гб.
