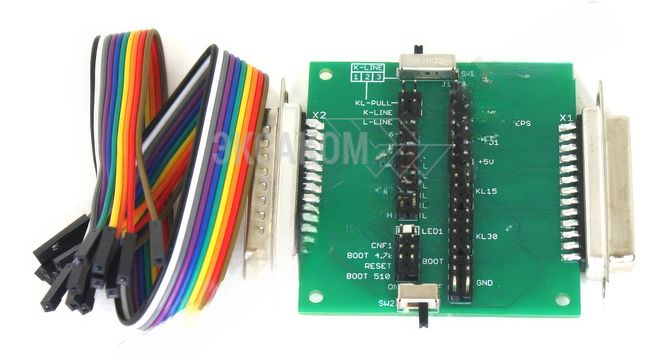

Плата расширения для SUPER BOX

Плата расширения для SUPER BOX

Плата универсальная и может работать с различными загрузчиками и флешерами (Combiloader, PCM Flasher, MDFlasher, Openbox и т.д.). Просто в ней можно удобно включать выключать 120 Ом подтяжку шины CAN, подтяжку К линии. Подключать блоки с тонкими пинами например MD1 или MG1, а так же игольчатые контакты на блоках 17.9.71 и им подобных. Плата проходная, вы можете подключить одновременно и плату и кабель в супербокс и взять только те контакты, которые вам нужны.

• Если вы используете в своей работе разветвитель SUPER BOX, то данная плата позволит вам более комфортно подключать некоторые модели ЭБУ на столе.
• В данной плате разведены основные шины K-Line, L-Line, CAN, BOOT 4.7k, BOOT 510 Om, GND, KL30 (+12V), KL15 (+12V ignition), OBD1, OBD9, OBD13FEPS, J1850,  CNF1.
• На плате имеется переключатель 120 Om между шиной CAN.
• Тумблер подтяжки шины K-Line к 1 кOm, 4.7 кOm.
• Также на плате выведена индикация передач пакетов по шине CAN.
