Универсальный кабель Combiloader Toolbox, SMS-Soft

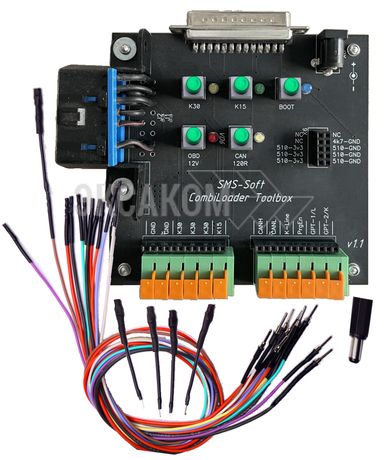

SMS-Soft Combiloader Toolbox

• Оригинальный Toolbox от SMS-Soft для Combiloader - это открытая бескорпусная плата с защитой от случайных коротких замыканий и механических воздействий благодаря пластиковому экрану.
• Все компоненты устройства надежно закреплены, что обеспечивает его стабильную работу на протяжении всего цикла использования.

Функциональные особенности:

Основные интерфейсы:

• DB25 (верхний разъём): используется для подключения адаптера V3 загрузчика;
• разъём питания 12V: центральный контакт обозначен как «плюс» и служит для подачи постоянного напряжения. Рекомендуется использовать блок питания, регулируемый в диапазоне 12–15 В при рабочей нагрузке 3 А. Если имеется защита от перегрузок, её следует отключить или установить максимальный порог;
• OBD-II (левый разъём): Предназначен для подключения адаптера J2534. Toolbox полностью совместим с адаптерами Dialink и SM2/SM2Pro.

Переключатели и Функции:

• К30: Обеспечивает подачу постоянного питания контроллера, минуя адаптер загрузчика. Работу индикатора подтверждает жёлтый светодиод;
• К15: Включает коммутируемое питание контроллера, также обходя адаптер загрузчика, о чем сигнализирует зелёный светодиод;
• OBD 12V: Подает 12V на адаптер J2534, и показания красного светодиода указывают на активное состояние. Важно отключать питание J2534 при взаимодействии с BSM, если уровень GPT составляет 5V;
• CAN 120R: Подключает терминатор (резистор 120 Ом) между линиями CAN-L и CAN-H; работа индикатора обеспечивается белым светодиодом;
• BOOT: Управляет boot-пинами (черный разъём), активируя синий светодиод при включении.

Boot-пины и Режим Загрузчика:

    На плате размещена boot-колодка, которая включает:

• 3 сигнала подтяжки к 3.3V через резистор 510 Ом;
• 3 сигнала подтяжки к GND через резистор 510 Ом;
• 1 сигнал подтяжки к GND через резистор 4.7 кОм.

По умолчанию boot-пины пассивны и автоматически подключаются либо загрузчиком, либо вручную с помощью кнопки BOOT.

При инициализации устройства все переключатели, кроме OBD 12V, должны быть выключены, чтобы обеспечить корректную автоматическую коммутацию питания и управления. Принудительное включение питания и boot не потребуется в большинстве случаев, так как загрузчик выполняет данную задачу. Исключения описаны в инструкциях по программированию определённых ЭБУ.

Особенности подключения контроллера:

• нижний ряд разъёмов предназначен для стандартных шин: GND, K30, K15, CAN, K-Line, GPT. Подключение осуществляется с помощью предоставленных кабелей и переходников. Контакты фиксируются автоматически, и для их отключения нужно нажать на защелку;
• чёрная гребёнка для стандартного штыревого разъёма повторяет основную колодку.

Специфика Использования с Dialink (до 2019 года):

• перед стартом работы с Toolbox пользователям более ранних версий Dialink рекомендуется проверять адаптер. При нажатии кнопки «Идентификация ЭБУ» удерживайте клавишу Ctrl:
• если отображается сообщение «Dialink (Normal)», никаких дополнительных действий не требуется.
• если появится сообщение «Dialink (JmpReq)», необходимо установить перемычки J1 и J2, которые расположены рядом с разъёмом OBD-II.

Комплектация:

• SMS-Soft Combiloader Toolbox – 1 шт.;
• цветные провода с коннекторами – 11 шт.;
• переходники для крупных контактов ЭБУ – 4 шт.
