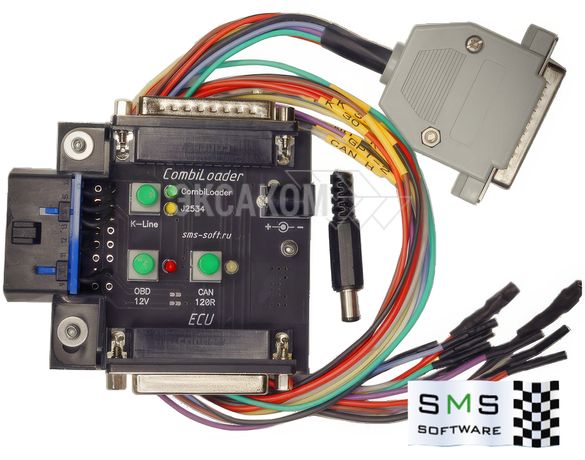

Универсальный кабель для программирования и плата с разъемом OBD2 для Combiloader, SMS-Soft

• Специально разработанный производителем SMS-Soft аналог продвинутого универсального кабеля.
• Позволяет подключать с загрузчику любые блоки управления, подключать терминатор на шину CAN, управлять питанием J2534, выбирать используемую шину K‑Line.
• На плате установлен разъем OBD2 для подключения адаптера DiaLink, а также выключатель питания адаптера DiaLink (необходимость подачи или отключения питания уточняйте в Документации программатора Combiloader).
• Так же на плате есть зажимы "крокодилы" для подачи питания +12В. Провода коммуникации имеют по 2 типа контактов: игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ), а также широкий (например, в 55-контактных разъемах ЭБУ).
• Подключение к ЭБУ производится входящими в комплект проводами ( цвета проводов соответствуют справке Combiloader ).

Обозначение маркировки:

• K-line - K-Line
• VKEY - К15/Зажигание
• PRG - Разрешение программирования
• K30P - К30Р/Питание после гл. реле
• Упр ГР - Управление гл. реле
• GPT 1 - GPT 1
• GPT 2 - GPT 2
• CAN-H - CAN-H
• CAN-L - CAN-L
• VECU - К30/+12В
• GND - GND/Земля

Комплектация:

• Плата с разъемом OBD2 для Combiloader
• Кабель BD25 c гибкими проводами с контактами для подключения ЭБУ.
• Коннектор для организации подключения питания для J2534.
