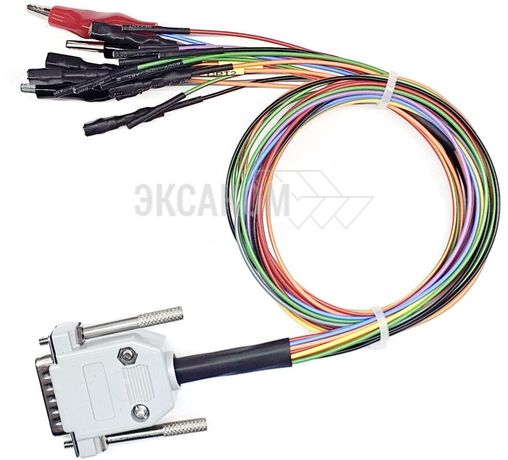

Универсальный кабель DB15-PIN (улучшенный аналог кабеля 14P600KT02)

• Улучшенный аналог кабеля 14P600KT02.
• Позволяет производить подключение к различным разъемам электронных блоков управления.
• GPT1 и GPT2 дополнительно промаркированы и выведены отдельно вместе с дополнительными CAN-H CAN-L.
• Цепи «VECU» и «VKEY», имеют увеличенное количество контактов
• Длина кабеля 50 см.

Reset 1 коричневый
VPP 2 фиолетовый
GPT2 3 оранжевый
CNF1 4 синий
VECU 5 4 красных

CAN-H 7 2 белых
L-line 8 зеленый/красный
VKEY 9 4 оранжевых
Boot 10 серый
GND 11 2 черных
GPT1 12 желтый/красный

K-line 14 желтый
CAN-L 15 2 зеленый
